Una vez obtenida y simplificada la función que relaciona la salida con las entradas en un sistema electrónico, dicha función puede implementarse, es decir, llevarse a la práctica, mediante un circuito de puertas lógicas básicas.
La simplificación de la función es importante porque nos ahorra el uso de puertas lógicas.

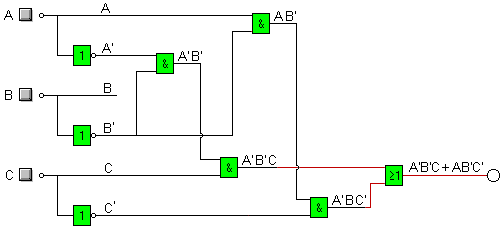

Ejemplo: Obtención del circuito de la función S = A' B' C + A B' C'
Comenzamos por dibujar las tres entradas, A, B y C, y situar al lado de ellas tres puertas NOT que nos permitan obtener las funciones negadas A', B', C'.
Para obtener A' B' C debemos multiplicar las variables correspondientes mediante puertas AND
|
Procedimiento:
- Dibuja las entradas y añade puertas NOT para negar las variables necesarias
- Realiza las multiplicaciones mediante puertas AND
- Realiza las sumas mediante puertas OR
|
Ejercicios:
Utiliza un simulador para implementar los siguientes circuitos:
S = A C + B'
S = A B' + A' B
|
Puedes practicar la implementación de circuitos utilizando estos simuladores:
