1. Led siempre encendido

Monta en protoboard el siguiente esquema eléctrico.

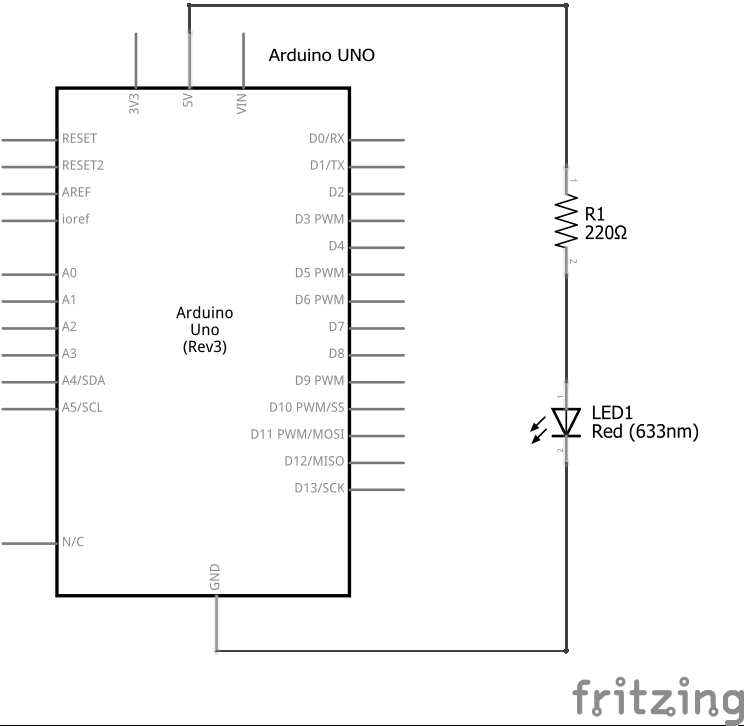

Esquema eléctrico de placa Arduino con un led conectado a la alimentación Montaje en protoboard de placa Arduino con un led conectado a la alimentación

El led rojo debe permanecer siempre encendido cuando se alimenta la placa Arduino Uno.

Circuito eléctrico en formato Fritzing

Ejercicios

  1. Cambia el sentido del led para que los pines estén conectados al revés. Puedes comprobar que el led se apaga cuando está conectado al revés. Al ser un diodo, solo permite el paso de la electricidad en un sentido y no lo permite en el sentido contrario.

    Si en algún momento un led no funciona, comprueba que está conectado en el sentido correcto.

  2. Cambia la resistencia de 220 Ohmios por otra resistencia de 1000 Ohmios. Comprobarás que la luminosidad del led disminuye.

    Cambia la resistencia de 220 Ohmios por otra resistencia de 150 Ohmios. Comprobarás que la luminosidad del led aumenta.

    La resistencia que acompaña al led sirve para limitar la corriente que circula. De esa manera se evita que el led o la salida de la placa Arduino se quemen.
