1. Código de colores de las resistencias¶
El código de colores de las resistencias sirve para expresar el valor de una resistencia en ohmios (Ω) y su tolerancia, a través de varias bandas de colores impresas en el cuerpo de la resistencia, que se pueden ver desde cualquier posición.
La notación de la resistencia es semejante a la notación científica, con una mantisa de dos cifras y un exponente de una cifra.

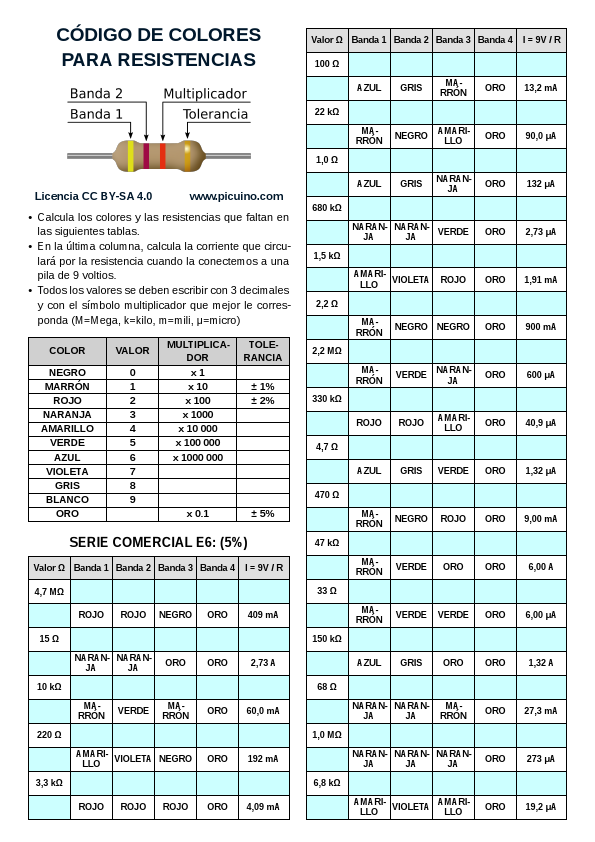

El documento siguiente tiene ejercicios para traducir todos los códigos de colores de las resistencias de la serie comercial E6. La mitad de los ejercicios consiste en traducir bandas de colores a valor de ohmios y la otra mitad consiste en traducir el valor de la resistencia en ohmios a bandas de colores. En todos los ejercicios se ha utilizado la tolerancia del 5% por ser la más habitual.
Tabla del código de colores¶
Prefijos del sistema internacional:
- µ = micro = 0.000 001
- m = mili = 0.001
- k = kilo = 1 000
- M = Mega = 1 000 000
Traducir colores a valor numérico¶
Para traducir código de colores a valor numérico seguiremos los siguientes pasos:
Colocar la resistencia en la posición correcta de manera que la banda de color de tolerancia quede a la derecha.
La mayoría de las veces la tolerancia de la resistencia es de un 5% y la banda es de color oro, fácilmente distinguible.
La resistencia quedaría con las bandas
Amarillo Violeta Naranja Oro
Traducir las dos primeras bandas de color a números. En el caso de la resistencia de ejemplo los colores son amarillo y violeta.
Amarillo = 4
Violeta = 7
De manera que el primer número es 47
Traducir la tercera banda de color a un multiplicador
Banda naranja = 3 ceros = multiplicador x 1000
Multiplicar el primer número por el multiplicador para calcular el valor final.
47 x 1000 = 47000 Ohmios
Utilizar los sufijos para simplificar los valores muy grandes.
47000 Ohmios = 47k Ohmios
Casos especiales¶
Cuando la segunda banda es un cero, hay que tener en cuenta que se añade a los ceros del multiplicador.
Por ejemplo, una resistencia con los siguientes colores.
Marrón Negro Rojo Oro
Se traduce como 10 con multiplicador 100 que resulta ser 1000 Ohmios o 1k Ohmio.
Cuando el multiplicador es de color Oro, en vez de multiplicar se debe dividir por 10.
Por ejemplo, una resistencia con los siguientes colores.
Verde Azul Oro Oro
Se traduce como 56 con multiplicador 0,1 que resulta ser 5,6 Ohmios.
Traducir valor numérico a colores¶
Para traducir un valor de resistencia a bandas de colores seguiremos los siguientes pasos.
Traducir el valor de la resistencia a ohmios sin ningún prefijo. Por ejemplo, para una resistencia de 3,9k Ohmios
3,9k Ohmios = 3900 Ohmios
Hallar las dos primeras bandas de color a partir del valor de la resistencia. Por ejemplo, para una resistencia de 3900 Ohmios
3 = Naranja
9 = Blanco
Calcular el multiplicador para añadir los ceros que faltan. En el caso de la resistencia de 3900 Ohmios.
Multiplicador = 100 = color Rojo (2 ceros)
Añadir la banda de tolerancia de color Oro.
Naranja Blanco Rojo Oro
Casos especiales¶
Cuando la segunda banda es un cero, hay que tener en cuenta que se resta de los ceros del multiplicador.
Por ejemplo, una resistencia con el valor de 100 Ohmios.
Marrón Negro = 10
Necesita un multiplicador x 10 de color Marrón
El resultado es
Marrón Negro Marrón Oro
Cuestionarios¶
Cuestionarios de tipo test para calcular el valor de las resistencias a partir del código de colores o para calcular los colores a partir del valor de la resistencia.
