14. Extrusión de croquis anidados

En esta práctica vamos a crear croquis para extrudirlos, colocando unos croquis sobre otros y así formar figuras más complejas.


  1. Abrimos la aplicación FreeCAD y hacemos clic en el icono para crear un nuevo documento icono-nuevo-documento.

    Seleccionamos el banco de trabajo Part Design

    _images/freecad-workbench-part-design.png

    A continuación seleccionamos crear un nuevo croquis.

    _images/freecad-crear-nuevo-croquis.png

    Y elegimos el plano XY como plano base para situar el nuevo croquis.

    _images/freecad-croquis-xy.png

    En la pantalla aparecerá una rejilla donde poder dibujar en dos dimensiones.

    _images/freecad-croquis-rejilla.png


  2. A continuación vamos a dibujar un objeto sencillo, un octógono.

    Primero ajustamos los controles de edición en la pestaña de Tareas, para que el dibujo se ajuste a la cuadrícula.

    _images/freecad-croquis-control-edicion.png

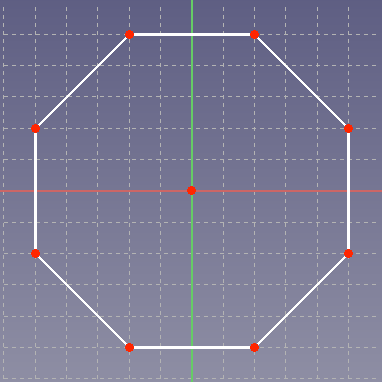

    Ahora crearemos un octógono con el icono polilínea polilinea.

    _images/freecad-p14-imagen01.png

    Si nos equivocamos al colocar los puntos, una vez terminado el dibujo podemos clicar sobre los puntos y arrastrarlos con el ratón hasta su posición correcta.

    Una vez que hayamos terminado, clicamos en la pestaña de Tareas y presionamos en el botón Close. Nuestro dibujo se verá en vista en planta como en la siguiente figura.

    _images/freecad-p14-imagen02.png

    Si no puedes ver el dibujo, Clica en el icono de 'Ajustar contenido completo a la pantalla' icono-ajustar-contenido.


  3. Para conseguir una pieza en tres dimensiones vamos a extrudir nuestro croquis seleccionando el icono correspondiente.

    _images/freecad-croquis-extruir.png

    O bien seleccionando en el Menú Part Design... Extruir

    En los parámetros de extrusión elegimos la cota o altura que deseamos para la pieza, en este caso 50 milímetros.

    Si cambiamos a vista en perspectiva, podremos ver nuestro octógono en tres dimensiones.

    _images/freecad-p14-imagen03.png


  4. Ahora vamos a seleccionar el área superior del octógono clicando sobre ella. El área cambiará a color verde.

    _images/freecad-p14-imagen04.png

    Una vez seleccionada la cara superior, volvemos a clicar sobre el icono de crear croquis.

    _images/freecad-crear-nuevo-croquis.png

    Esta vez, el croquis se dibujará sobre la cara seleccionada, no sobre el suelo.

    Volvemos a ajustar los controles de edición para que se ajusten a la cuadrícula.

    _images/freecad-croquis-control-edicion.png

    Y dibujamos otro octógono más pequeño sobre el primer octógono.

    _images/freecad-p14-imagen05.png

    Una vez que hayamos terminado, clicamos en la pestaña de Tareas y presionamos en el botón Close. Nuestro dibujo se verá como en la siguiente figura.

    _images/freecad-p14-imagen06.png


  5. A continuación extrudimos el nuevo croquis para formar una nueva figura sobre la primera. Pulsamos el icono correspondiente.

    _images/freecad-croquis-extruir.png

    O bien seleccionamos en el Menú Part Design... Extruir

    En los parámetros de extrusión elegimos la cota o altura que deseamos para la pieza, en este caso 50 milímetros.

    La pieza se verá como en la siguiente imagen.

    _images/freecad-p14-imagen07.png


  6. Ahora vamos a generar un vaciado en la pieza creada. Comenzamos seleccionando la cara superior de nuestro objeto en tres dimensiones.

    Una vez seleccionada la cara superior, creamos un nuevo croquis.

    _images/freecad-crear-nuevo-croquis.png

    Volvemos a ajustar los controles de edición para que se ajusten a la cuadrícula.

    _images/freecad-croquis-control-edicion.png

    Y dibujamos un cuadrado en el centro de la pieza.

    _images/freecad-p14-imagen08.png

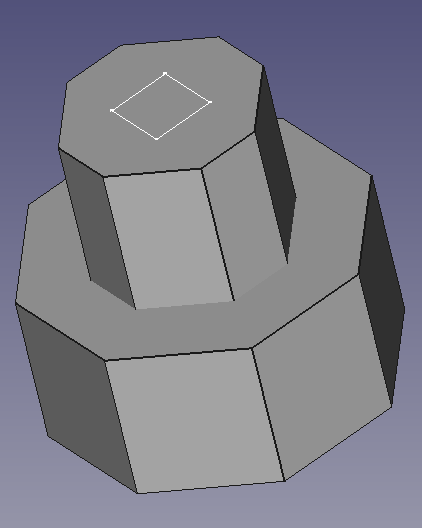

    Una vez que hayamos terminado, clicamos en la pestaña de Tareas y presionamos en el botón Close. Nuestro dibujo se verá como en la siguiente figura.

    _images/freecad-p14-imagen09.png


  7. A continuación generamos un agujero a partir del croquis dibujado clicando en el icono de vaciado.

    _images/freecad-croquis-vaciado.png

    O seleccionando en el Menú Part Design... Vaciado

    Una vez pulsado, cambiamos los parámetros de vaciado para que el agujero atraviese a todos los objetos.

    _images/freecad-p14-imagen10.png

    Clicando el botón de OK la pieza quedará agujereada como se puede ver en la siguiente figura.

    _images/freecad-p14-imagen11.png


  8. Hasta ahora hemos creado croquis siempre en vertical, de abajo hacia arriba, pero los croquis se pueden colocar en cualquier superficie como puede verse en la siguiente figura.

    _images/freecad-p14-imagen12.png



Ejercicios

  1. Crear una máscara en 3 dimensiones como la de la figura.

    _images/freecad-p14-ejercicio01.png


  2. Crear una casa como la de la figura.

    _images/freecad-p14-ejercicio02.png

    El primer croquis con el cuerpo de la casa se colocará en el Plano XZ y se extrude en el plano Y.

    Los siguientes croquis servirán para hacer agujeros en el cuerpo principal.

    _images/freecad-p14-ejercicio02b.png

    Para dar colores a la casa seguiremos este procedimiento.

    1. Seleccionamos la casa completa en la pestaña de Modelo.
    2. Con el botón derecho del ratón sobre el modelo, seleccionamos ajustar colores.
    _images/freecad-p14-ejercicio02c.png
    1. Seleccionamos con el ratón la cara del objeto que queremos cambiar de color.
    2. Seleccionamos el color en el cuadro de diálogo de Tareas.
    _images/freecad-p14-ejercicio02d.png
    1. Clicamos en OK.


  3. Crear un juego de laberinto con bola como el de la figura.

    _images/freecad-p14-ejercicio03.png

    A partir de los siguientes croquis.

    _images/freecad-p14-ejercicio03b.png

    Añade una esfera con el banco de trabajo Part y traslada la esfera como se puede ver en la primera figura.

    Por último cambia el color de las caras del objeto y de la esfera.



Videotutorial

Vídeo: extrusiones y vaciados de bocetos.
